GX-175-FV

DESCRIPTION

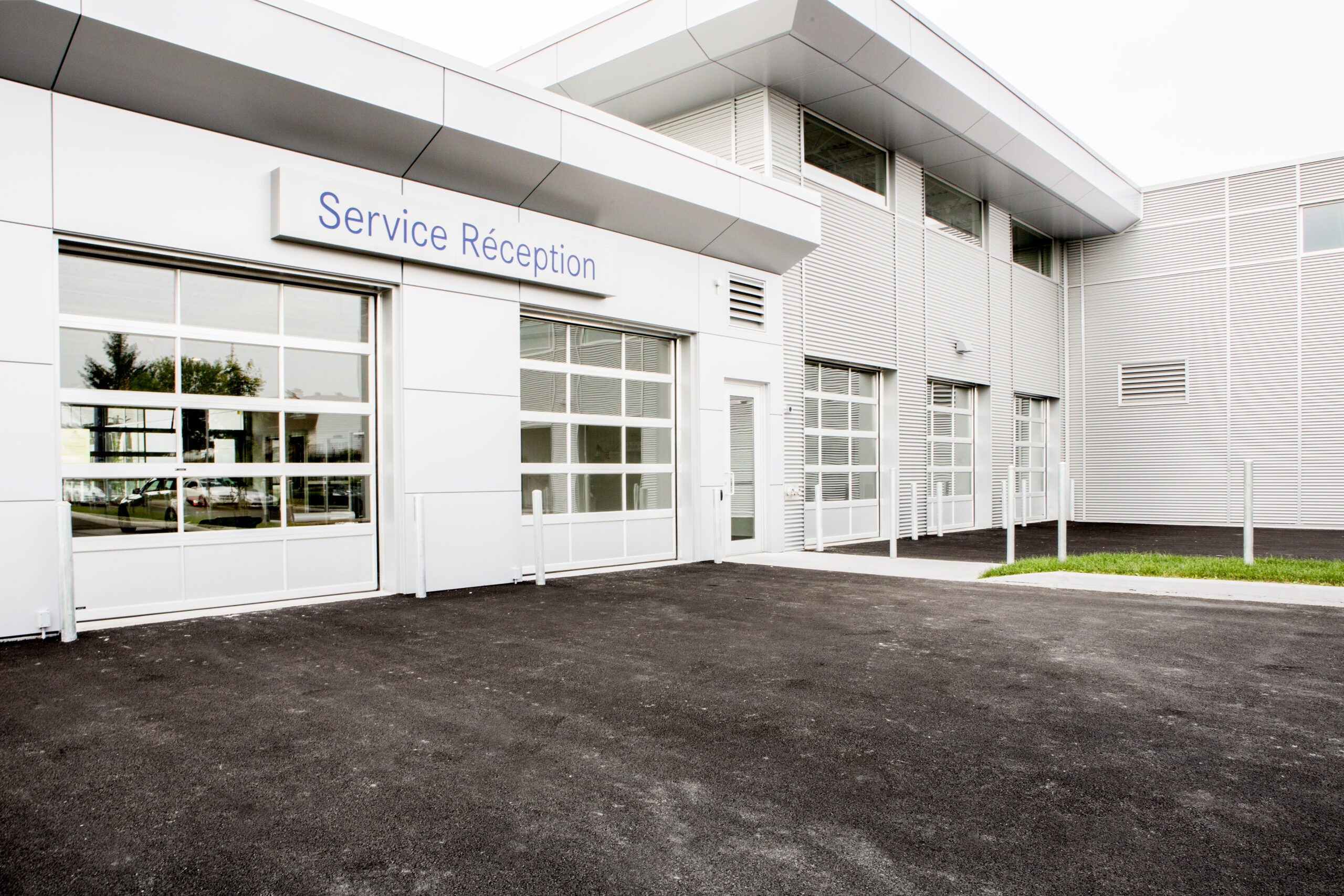

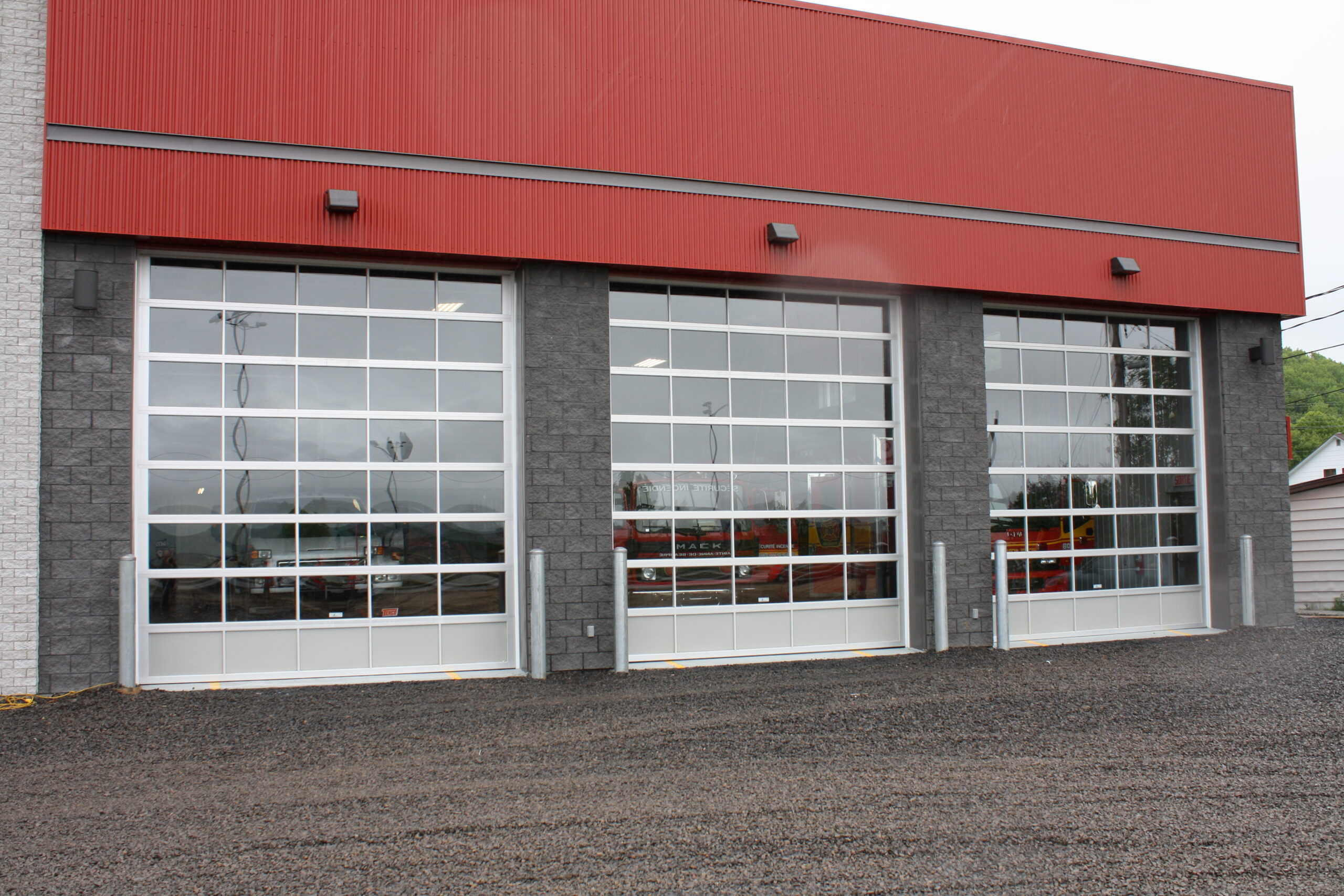

Le meilleur des éclairages demeure la lumière naturelle. La porte de garage GX-175 FV de Garex permet d’exploiter au maximum la luminosité extérieure pour un intérieur agréable et clair. Cette porte offre une superficie vitrée maximale en différents finis disposés de façon à s’harmoniser avec le style moderne des bâtiments actuels.

INFORMATION TECHNIQUE

De multiples configurations possibles :

• Extrusion d’aluminium
• Largeur jusqu’à 7,31 m (24 pi)
• Hauteur des panneaux de 45, 53 ou60 cm (18, 21 ou 24 pouces)
• 3 couleurs et possibilité de peinturer à la couleur de son choix
• Plusieurs choix de teintes de verre
• Beaucoup de possibilités s’offrent à vous

DIMENSIONS DE PORTES DISPONIBLES

Portes GAREX est en mesure de vous offrir des portes de garage d’une largeur pouvant atteindre 7,31 m (24 pi) et d’une hauteur 5,49 (18 pi). De plus, les portes peuvent être assemblées à partir de panneaux de 45, 53 et 60 cm (18, 21 et 24 po).

Plus d’information cliquez-ici

INFORMATIONS TECHNIQUES

SPÉCIFICATIONS TECHNIQUES

Épaisseur du verre	Largeur maximale
3mm ( standard )	33″ à 50″
4 mm	48″ à 65″
6 mm	18″ à 100″
Moulure renfort	13’11”
Penture double	14’11”
Haut et bas double	16’11”
Couleur	Blanc Anodisé clair Noir

• Alliage 6063 – T5
• Meneau 40,63 mm (1,599’’)
• Verre simple 4 mm (0,016”)
• Aluminium de 1,73 mm (0,068”) à 3,45 mm (0,136’’) pour les endroits où des accessoires peuvent être installés
• Épaisseur du Thermos 19 mm (0,748’’)
• Polycarbonate 16 mm (0,629’’) à triple parois – 2,69 kg/m² (0,553 lb/pi²) *aucune garantie

CONFIGURATION DE MÉCANISME D'OUVERTURE

Quelle que soit la configuration de l’espace disponible pour installer le mécanisme d’ouverture, GAREX fabriquera sur demande le système adapté à votre environnement.

*Certaines limitations sur le mécanisme d’ouverture dû au poids de la porte

Standard Surélévation Vertical complet Espace réduit Pente de toit

Fenêtres décoratives

• Verre teinté gris

• Verre teinté bronze

• Verre réfléchissant

• Satiné opaque

• Verre laminé blanc

• Polycarbonate gris

• Polycarbonate clair

• Verre clair

Couleurs

PORTE EN ACIER

• Blanc
• Anodisé clair
• Noir

QUINCAILLERIE

Pour garantir une utilisation optimale, tous les éléments de ferronnerie sont montés en proportion du poids et de la fréquence d’ouverture de vos portes.

CARACTÉRISTIQUES STANDARDS

• Rails en acier de calibre 14 ou 12
• Pentures en acier de calibre 14, 13, 11
• Palan à chaîne pour ouverture manuelle
• Bout renforcé
• Accessoires

COMMERCIALE STANDARD

Poids inférieur à 181 kg (400 lb)

COMMERCIALE ROBUSTE

Poids inférieur à 272 kg (600 lb)

INDUSTRIELLE

Poids inférieur à 544 kg (1200 lb)

Les portes GAREX et leur mécanisme d’ouverture peuvent être fabriqués de façon à répondre à des attentes très précises. Portes GAREX vous conseillera sur la façon de concevoir une installation particulière ou sur le choix de composantes adaptées à des contextes d’utilisation spécifiques.

DOCUMENTATION ET ENTRETIEN

• FICHEPORTECOMMERCIALEGX-175-FV.pdf
  Dernière mise à jour 2014-12-04 1.42 MB
